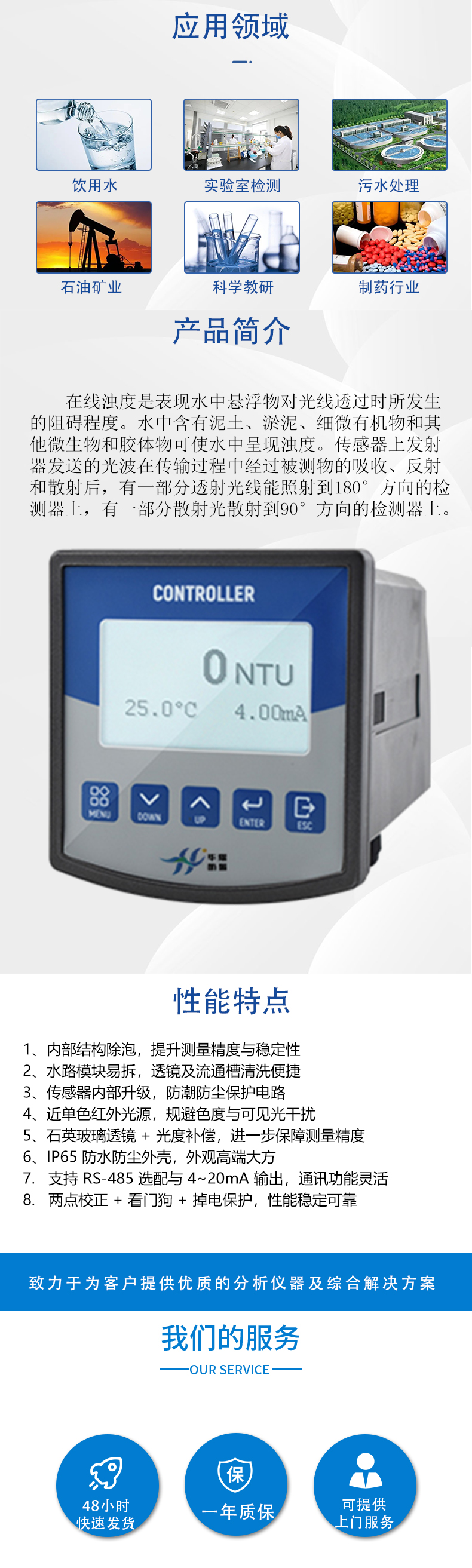

一、產品介紹

在線濁度是表現水中懸浮物對光線透過時所發生的阻礙程度。水中含有泥土、淤泥、細微有機物和其他微生物和膠體物可使水中呈現濁度。傳感器上發射器發送的光波在傳輸過程中經過被測物的吸收、反射和散射后，有一部分透射光線能照射到180°方向的檢測器上，有一部分散射光散射到90°方向的檢測器上。在180°和90°方向檢測器上接收到的光線強度與被測污水的濁度有一定的關系，因此通過測量透射光和散射光的強度就可以計算出污水的濁度。

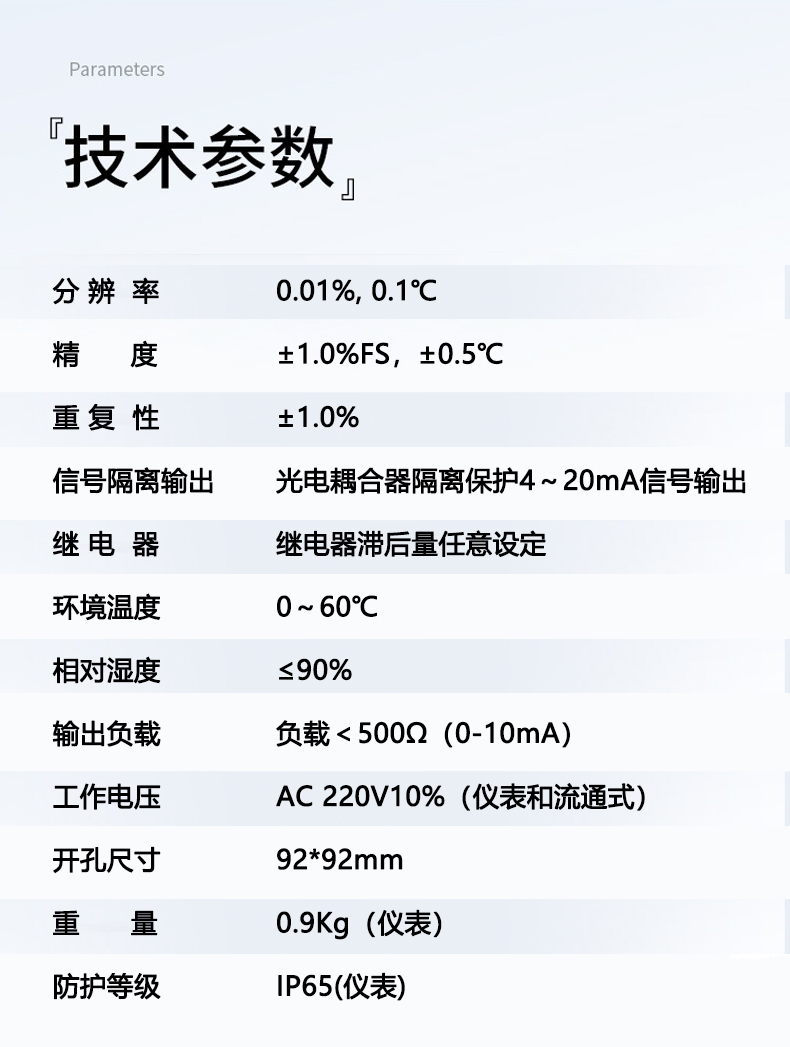

二、產品參數

1. 測量范圍：0-20NTU（流通式），0-100NTU（沉入式），量程可訂制

2. 分 辨 率：0.01%, 0.1℃

3. 精    度：±1.0%FS，±0.5℃

4. 重 復 性：±1.0%

5. 控制接口：兩組ON/OFF繼電器接點，分為高點、低點報警信號光電隔離輸出。

6. 信號隔離輸出：光電耦合器隔離保護4～20mA信號輸出

7. 繼 電 器：繼電器滯后量任意設定，繼電器負載  3A  220VAC/24VDC

8. 工作條件：環境溫度為0～60℃,相對濕度≤90%

9. 輸出負載： 負載＜500Ω（0-10mA），負載＜750Ω（4-20mA）

10. 工作電壓：AC 220V±10%（儀表和流通式）、DC 12V(沉入式)

11. 尺    寸：100×106×168mm（儀表）380*270*80mm（流通式）

237*φ64mm（沉入式）

12. 開孔尺寸：92*92mm

13. 重    量：0.9Kg（儀表）2.0kg（沉入式） 3.5kg(流通式)

防護等級：IP65(儀表)  IP68（沉入式）  IP67（流通式內部）

三、產品特點

◇內部結構有效消除水體氣泡，提高測量精度和穩定性（流通式）。

◇拆開出水接頭模塊就可對光路透鏡和流通槽內壁清洗，維護更為方便（流通式）。

◇傳感器內部升級，有效預防內部電路受潮和積塵，避免損壞內部電路（流通式）。

◇內置零位調節電位器，傳感器可機械調零（流通式）。

◇傳感器外殼采用316L不銹鋼,具有良好的耐腐蝕性能（沉入式）。

◇濁度傳感器不受樣品流速和壓力的影響（沉入式）。

◇傳感器上發射器發送的紅外光波采用穩定的不可見近單色紅外光源，避免了液體中色度和外界可見光對傳感器測量的干擾。

◇傳感器光路上使用透光率極高的石英玻璃透鏡，紅外光波的發射和接收更為穩定;并內置光度補償，提高測量精度。

◇儀表采用全新防水防塵防潮優質外殼（IP65）工藝，表面噴漆工藝，外觀大方、高端。

◇量程范圍廣，測量穩定，精度高，重現性好，抗干擾能力強。

◇通訊功能：具有RS-485通訊接口（MODBUS協議部分兼容）（選配）；光電隔離4～20 mA電流輸出，對應的值可以任意設定。

◇遲滯量任意設定功能，避免開關繼電器頻繁動作，有設置開關量關和閉功能。

◇采用兩點校正法，儀表量程可修改。

◇看門狗功能：確保儀表不會死機。

◇核心器件均來自國外品牌，掉電保護＞10年。

華熙昕瑞為您提供全面的技術支持和完善的售后服務！ 詳情咨詢：0532-58930822
